如何選擇露點儀安裝位置

 　　露點儀安裝位置的選擇是確保測量準確性和設備壽命的最關鍵因素之一。位置選錯，再好的露點儀也無法給出正確數據。以下是選擇露點儀安裝位置的核心原則、最佳實踐和需要避免的常見錯誤。

　　一、核心總原則
　　選取能代表工藝過程真實氣體狀態的位置，并確保傳感器處于最佳工作環境（合適的流速、溫度、壓力，避免液態水和污染物傷害）。

　　二、最佳位置選擇指南
　　1.壓力與流速
　　優先選擇壓力穩定、流速穩定的管段。避免在閥門、彎頭、縮徑、膨脹節或泵/壓縮機出口等下游的湍流區安裝。
　　最佳流速：通常為1-3 m/s（約合3-10 SFPS）。流速過高會產生不必要的壓降并可能損壞傳感器；流速過低會導致響應遲緩，測量滯后。
　　實現方法：
　　1）將探頭插入到管道的中心1/3區域，這里流速具代表性。
　　2）如果管道直徑很大，可以考慮使用縮徑管或采樣腔室，以提高流速，保證響應速度。
　　2.溫度
　　安裝點的氣體溫度必須在露點儀的允許工作溫度范圍內。大多數露點儀的工作上限在50°C至80°C之間，高于此溫度需要配備采樣冷卻系統。
　　最重要的規則：安裝點的氣體溫度必須始終>其露點溫度，防止冷凝發生。
　　1）如果測的是壓力露點(PDP)，確保管線溫度大于PDP。
　　2）如果測的是常壓露點(ADP)，確保樣品氣體在經過減壓閥后，溫度大于ADP。
　　實現方法：對取樣管線進行伴熱保溫，特別是在環境溫度較低的地區，防止氣體在到達露點儀之前因降溫而結露。
　　3.代表性
　　安裝點必須能真實反映您想監控的氣體流程。例如，要測量干燥器的出口干燥度，就應安裝在干燥器下游的主管道上，而不是一個不常用的旁路上。
　　4.可及性
　　應選擇便于安裝、調試、維護和校準的位置。

　　三、安裝位置示意圖與說明

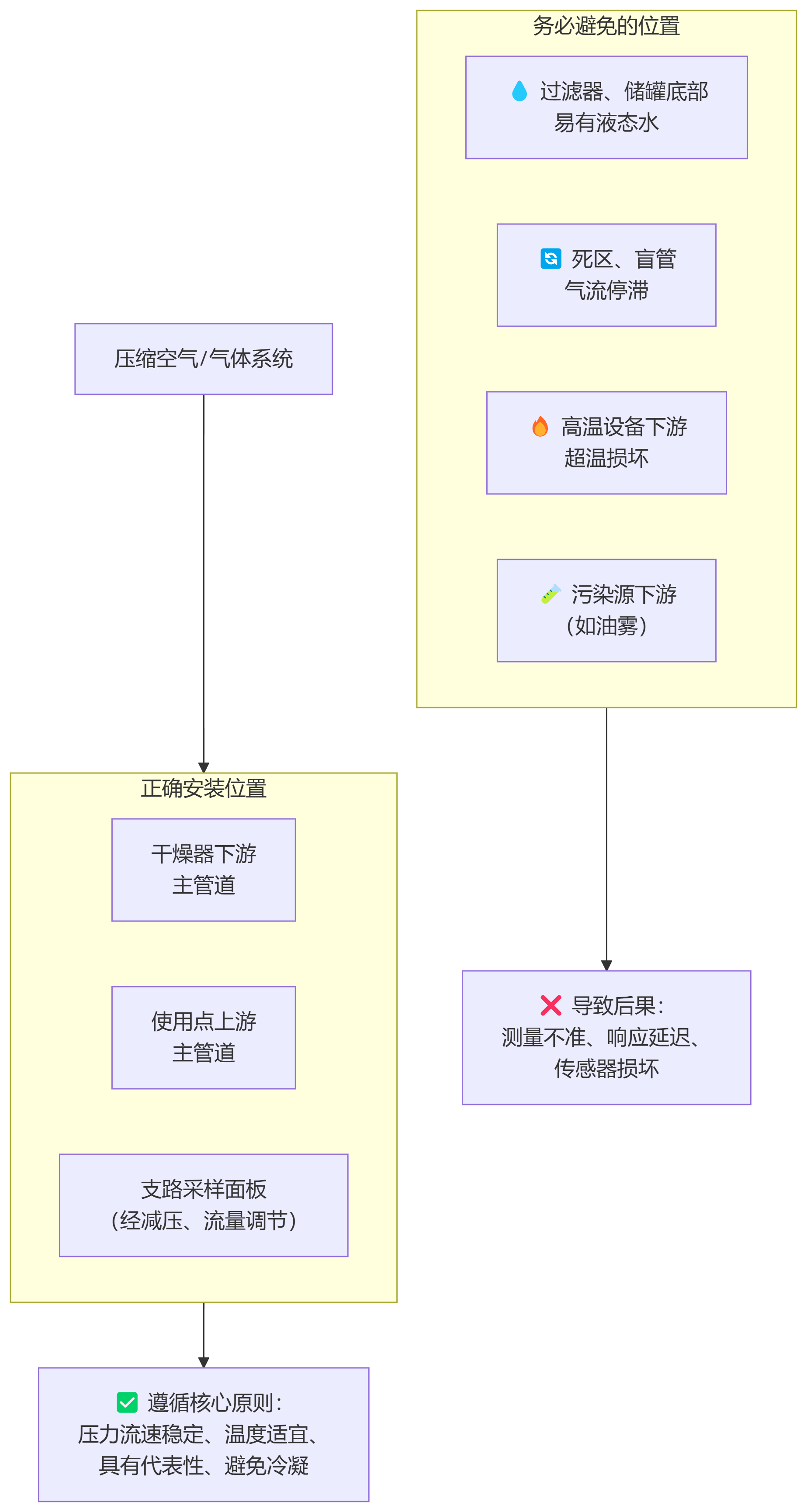

　　下圖清晰地展示了在壓縮空氣/氣體系統中露點儀安裝位置的正確與錯誤選擇：

　　四、必須避免的錯誤位置
　　1.過濾器、儲氣罐或排水器的下游：
　　原因：這些設備是用于除水的，其下游的濕度不能代表主管道的真實情況。更重要的是，如果這些設備失效，露點儀可能會被液態水淹沒。
　　2.死區或盲管：
　　原因：沒有氣流或氣流停滯，測量值不是主流氣體的實時數據，響應時間極長，數據玩全無效。
　　3.管道底部：
　　原因：液態水和污染物會積聚在管道底部，探頭會被浸泡和污染。
　　4.溫度過高或過低的區域：
　　原因：超出儀表工作范圍，導致測量錯誤或永就性損壞。
　　5.靠近污染源的地方：
　　原因：如靠近油霧發生器、溶劑排放口等，化學污染物會毒化傳感器。

　　五、采樣系統的重要性
　　對于很多應用，好的安裝方式是使用一個獨立的采樣系統，而不是直接插入主管道。
　　采樣系統通常包括：
　　1.采樣探頭：插入主管道提取具有代表性的樣品氣。
　　2.截止閥：便于隔離和維護。
　　3.減壓閥（如果需要測量常壓露點）。
　　4.流量調節閥和流量計：將流速穩定在露點儀要求的最佳范圍。
　　5.過濾器：去除顆粒物和油霧，保護傳感器。
　　6.伴熱管線：防止樣品氣在輸送過程中結露。
　　優點：可以為核心、昂貴的露點儀提供一個穩定、潔凈、流速合適的測量環境，極大延長其壽命和保證準確性。

　　總結：快速檢查清單
　　選擇位置時，問自己這幾個問題：
　　1.有流動嗎？→確保不在死區，流速在1-3 m/s。
　　2.會冷凝嗎？→確保氣體溫度始終高于露點溫度，管道需保溫。
　　3.是代表整體的嗎？→確保在想要監控的流程主路上。
　　4.干凈嗎？→避開液滴、油污和粉塵聚集的位置。
　　5.方便嗎？→留出足夠的空間進行日常維護。
　　遵循以上指南，您的露點儀就能提供長期、可靠、準確的數據。
